srTCM

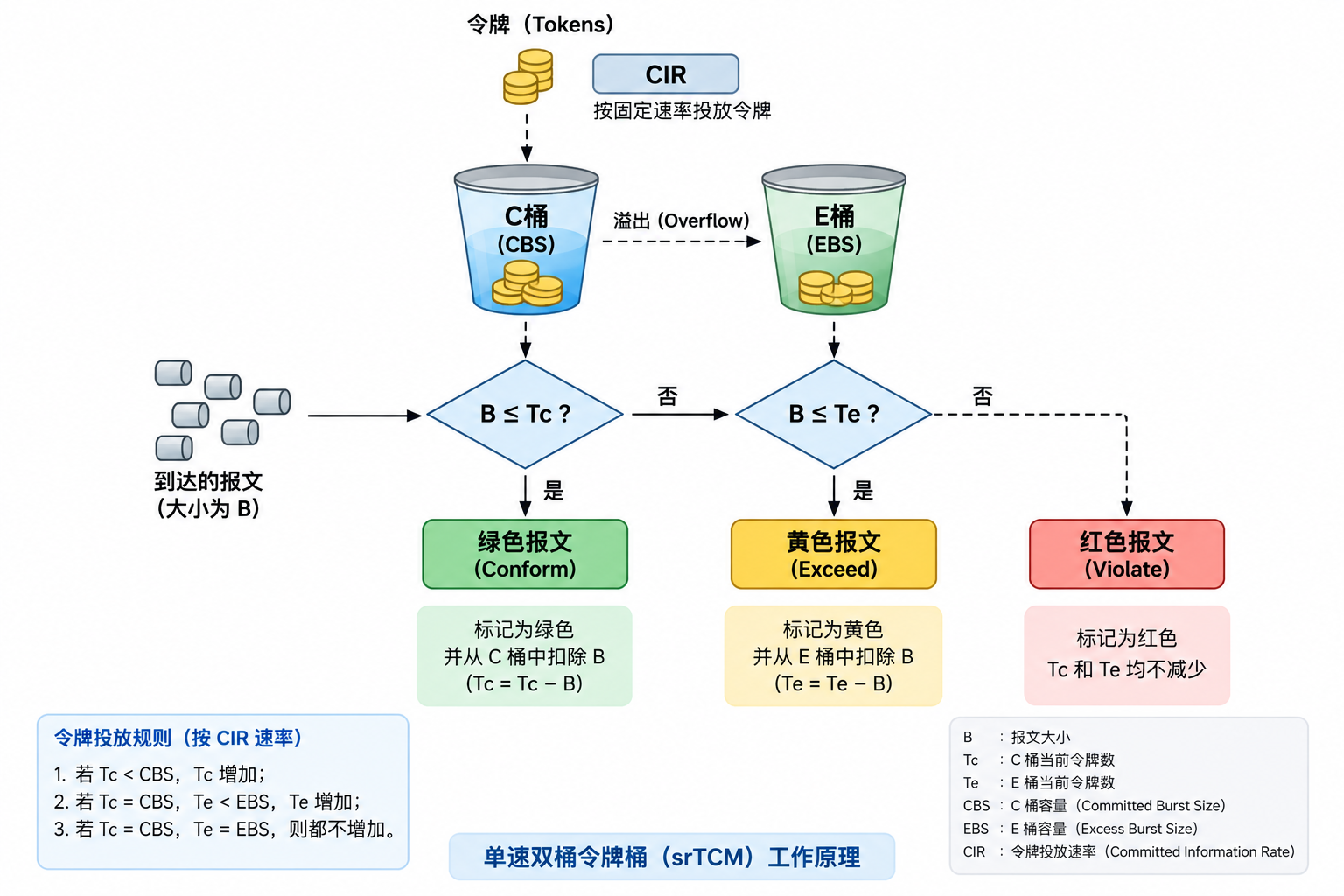

单速率三色标记（single rate Three Color Marker，srTCM，或称为单速双桶算法）算法，主要关注报文尺寸的突发。（RFC2697）

  • 速率是：CIR（Committed Information Rate），单位是kbit/s

  • C桶：CBS（Committed Burst Size），单位为byte

  • E桶：EBS（Excess Burst Size），单位为byte

初始状态时两桶是满的。先往C桶中添加令牌，等C桶满了，再往E桶中添加令牌（E桶的令牌用做以后临时超过CIR的突发流量），当两桶都被填满时，新产生的令牌将会被丢弃

系统按照 CIR 速率向桶中投放令牌：

  • 若 Tc < CBS，Tc 增加；

  • 若 Tc = CBS，Te < EBS，Te 增加；

  • 若 Tc = CBS，Te = EBS，则都不增加。

对于到达的报文，用 B 表示报文的大小：

  • 若 B ≤ Tc，报文被标记为绿色，且 Tc 减少 B；（缺省值为pass）

  • 若 Tc < B ≤ Te，报文被标记为黄色，且 Te 减少 B；（缺省值为pass）

  • 若 Te < B，报文被标记为红色，且 Tc 和 Te 都不减少。（缺省值为discard）

样例：

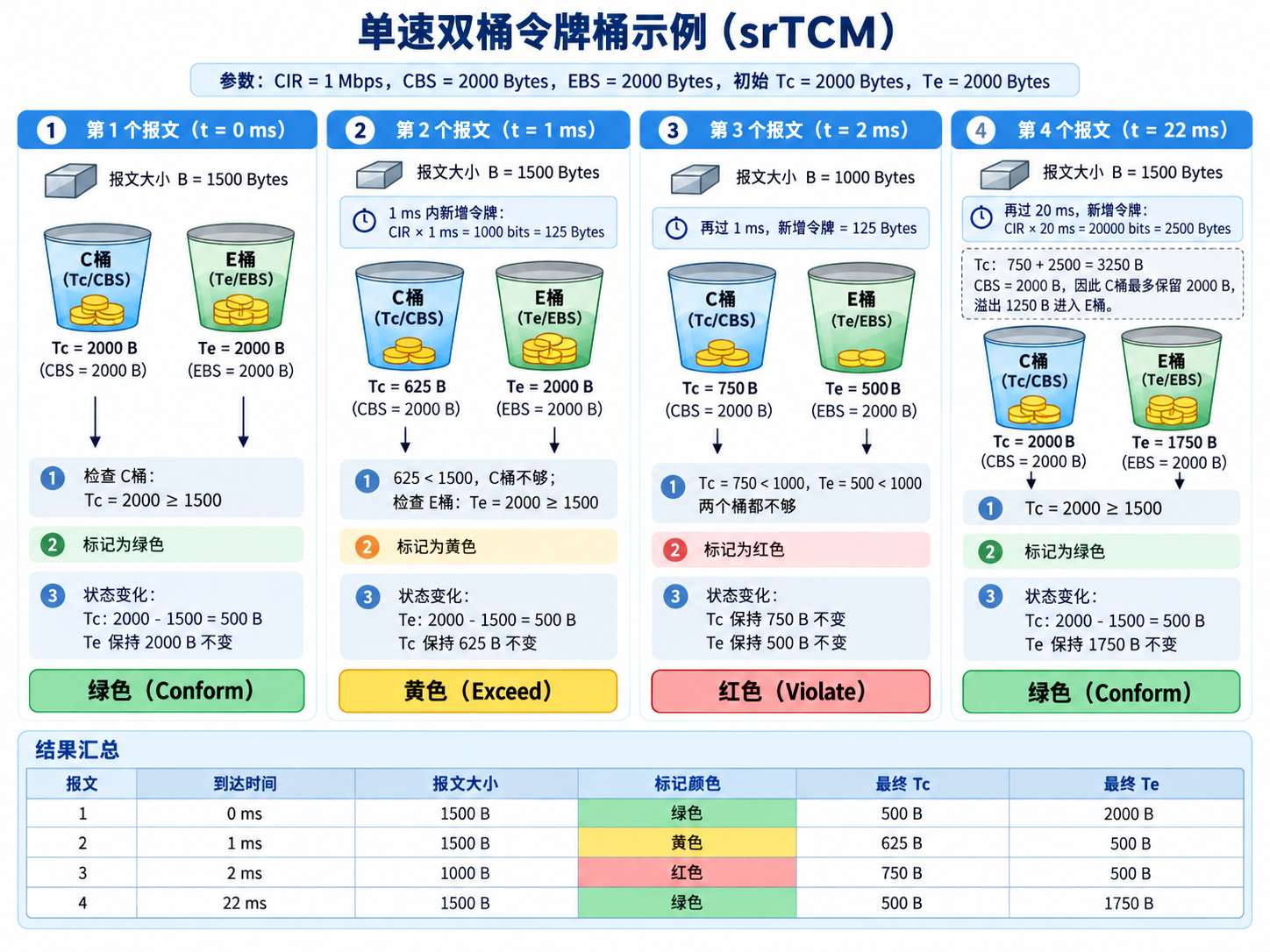

假设设备接口的CIR设置为1Mbit/s，CBS为2000bytes，EBS为2000bytes，初始状态时。C桶和E桶满。单速双桶模式下，令牌桶对报文的处理过程如下：

trTCM

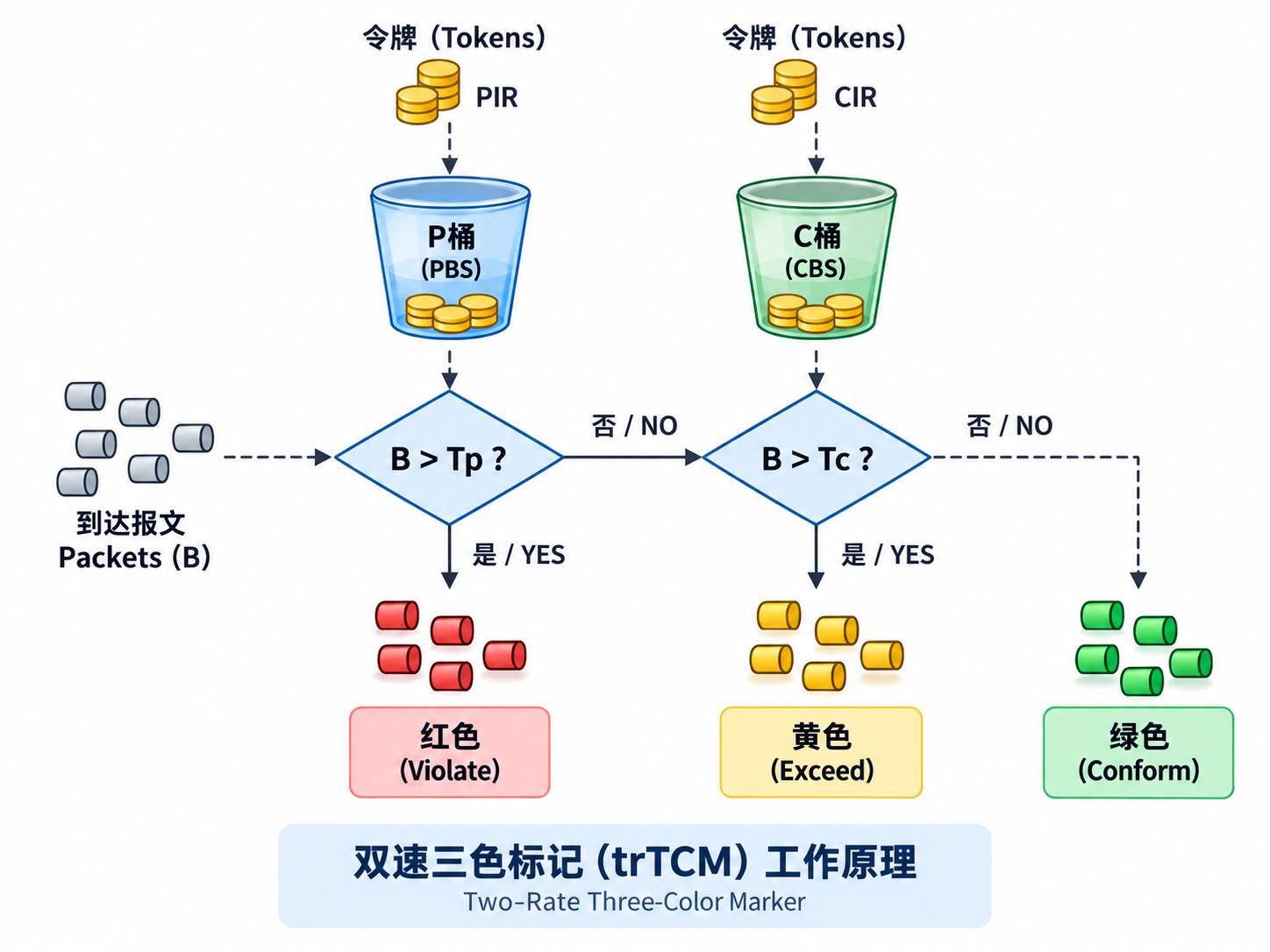

  • 双速率三色标记（two rate Three Color Marker，trTCM，或称为双速双桶算法）算法，主要关注报文速率的突发。（RFC2698）

    • PIR（Peak information rate）：单位是kbit/s，PIR大于CIR；

    • PBS（Peak Burst Size）：单位为byte，PBS的取值建议大于报文长度的10倍

    • CIR

    • CBS：CBS的取值建议大于报文长度的10倍

初始状态时两桶是满的。往C桶和P桶分别以CIR和PIR的速率填充令牌。因这两个令牌桶是相互独立的，当其中一个桶被填满时，这个桶新产生的令牌将会被丢弃，另一个桶继续填令牌。

系统按照 PIR 速率向 P桶 中投放令牌，按照 CIR 速率向 C桶 中投放令牌：

  • 当 Tp < PBS 时，P桶中令牌数增加，否则不增加。

  • 当 Tc < CBS 时，C桶中令牌数增加，否则不增加。

对于到达的报文，用 B 表示报文的大小：

  • 若 Tp < B，报文被标记为红色；

  • 若 Tc < B ≤ Tp，报文被标记为黄色，且 Tp 减少 B；

  • 若 B ≤ Tc，报文被标记为绿色，且 Tp 和 Tc 都减少 B。

样例：

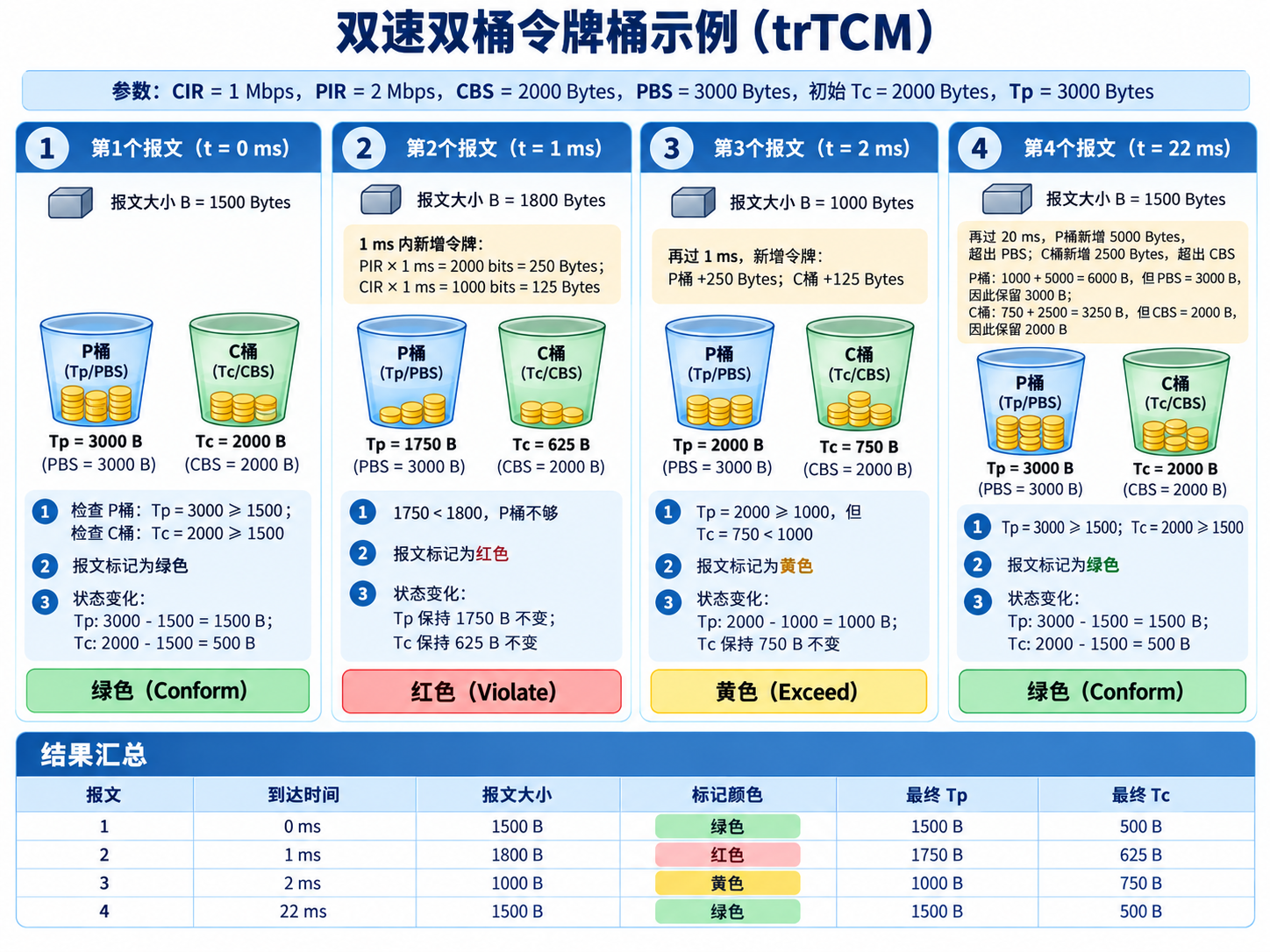

假设设备端口的CIR设置为1Mbit/s，PIR设置为2Mbit/s，CBS为2000 bytes，PBS为3000 bytes，初始状态时C桶和P桶满。双速双桶模式下，令牌桶对报文的处理过程如下：

其他

  • 只配置cir，不配置cbs时，cbs默认等于cir的值 * 187，最大为18700000。pir和pbs也是一样。最大为18700000

  • 没有ebs的配置

  • 只配置cir，不配置pir时，pir默认值为0；待确认的是ebs是否=pbs

  • 单速单桶：如果不允许突发流量，上面单速双桶算法中的EBS则设置为0，此时E桶的令牌数始终为0，相当于只使用了一个令牌桶。单速单桶模式不允许流量突发，当用户的流量速率小于配置的CIR时，报文被标记为绿色；当用户的流量大于CIR时直接被标记为红色。对于到达的报文，用B表示报文的大小：

    • 若B≤Tc，报文被标记为绿色，且Tc减少B；

    • 若B>Tc，报文被标记为红色，Tc不减少。

  • 色敏模式下，如果到达的报文本身已经被标记为红、黄或者绿等颜色，令牌桶对流量的评估会参考报文已标记颜色，即报文本身已携带颜色会影响令牌桶的评估结果
