核心概念

段路由扩展报文头（SRH，Segment Routing Header）
- Segment List: 有序的SRv6 SID列表，SID（Segment Identifier），Locator:Function(Opcode):Arguments
- Segments Left(SL): SRv6激活的SID为SList[SL]。在SRv6转发过程中每经过一个SRv6 Endpoint节点，Segments Left（SL）字段减1，IPv6报文头中的目的IPv6地址变换一次（当SL=0的SID类型为END/END.X/END.DT时，默认在倒数第二段会弹出SRH头部）（SRv6 SRH是从下到上逆序操作，SRH中的Segment在经过节点后也不会被弹出）（类似编程，从上到下顺序是0-n）

The SRH is defined as follows:

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 | Next Header   |  Hdr Ext Len  | Routing Type  | Segments Left |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |  Last Entry   |     Flags     |              Tag              |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |                                                               |
 |            Segment List[0] (128-bit IPv6 address)             |
 |                                                               |
 |                                                               |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |                                                               |
 |                                                               |
                               ...
 |                                                               |
 |                                                               |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |                                                               |
 |            Segment List[n] (128-bit IPv6 address)             |
 |                                                               |
 |                                                               |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 //                                                             //
 //         Optional Type Length Value objects (variable)       //
 //                                                             //
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

SRv6 Segment命名规则
- End：End是最基础的Segment Endpoint执行指令，表示中止当前指令，开始执行下一个指令。对应的转发动作是将SL值-1，并将SL指向的SID复制到IPv6报文头的目的地址中。（节点）
- X：指定一个或一组三层接口转发报文。对应的转发行为是按照指定出接口转发报文。（接口）
- T：查询路由表并转发报文。
- D：解封装。移除IPv6报文头和与它相关的扩展报文头。
- V：根据VLAN查表转发。
- U：根据单播MAC查表转发。
- M：查询二层转发表进行组播转发。
- B6：应用指定的SRv6 Policy。
- BM：应用指定的SR-MPLS Policy。

SRv6的END.DT4/6和END.DX4/6有什么区别
DT，剥离VPN标签后，根据路由表转发
DX，剥离VPN标签后，强行按照接口转发

SRv6节点通常通过扩展IGP（扩展OSPFv3或扩展IS-IS），将Locator相关路由扩散到网络节点上

SRv6 Policy

SRv6 SRH是从下到上逆序操作，SRH中的Segment在经过节点后也不会被弹出
- 头端（headend）：SRv6 Policy生成的节点，一般是全局唯一的IP地址。
- 颜色（color）：32比特扩展团体属性，用于标识某一种业务意图（例如低延时）。
- 尾端（endpoint）：SRv6 Policy的目的地址，一般是全局唯一的IPv6地址。

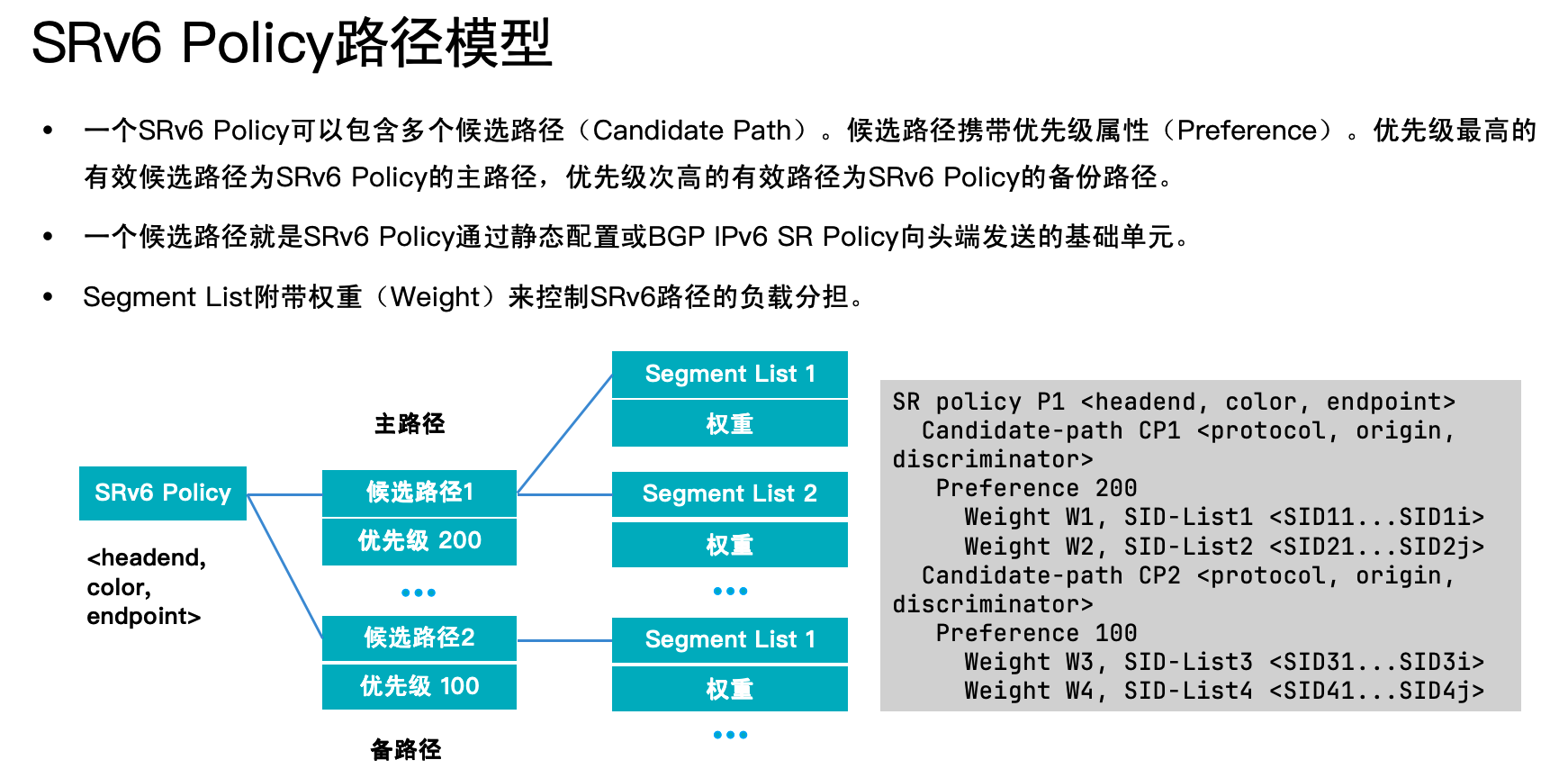

一个SRv6 Policy可以包含多个候选路径（Candidate Path）。候选路径携带优先级属性（Preference）。优先级最高的有效候选路径为SRv6 Policy的主路径，优先级次高的有效路径为SRv6 Policy的备份路径。Segment List附带权重（Weight）来控制SRv6路径的负载分担

路径建立
- 在华为SRv6 Policy解决方案架构中，依赖控制器（iMaster NCE-IP）建立SRv6 Policy路径：
- 控制器通过BGP-LS（Link-state）收集扩展IGP协议收集的拓扑信息，用于计算SRv6 Policy路径和状态呈现。
- 控制器通过BGP IPv6 SR Policy协议向源节点下发SRv6 Policy信息（headend、color、endpoint等）。
- 在华为SRv6 Policy解决方案中，还会使用NETCONF协议，该协议主要用于下发业务接口、路由策略（添加Color属性）等其他配置。除了通过iMaster NCE-IP下发SRv6 Policy之外，也可以通过手工的方式部署SRv6 Policy。
- SRv6 Policy跨域路径建立：而在跨域场景中需要借助BGP帮助传递SID信息，这种通过BGP传递SID的技术叫做BGP EPE（Egress Peer Engineering）
SRv6的SRH头部有栈深的限制，因此对于大型网络可以部署SRv6路径粘连方案。路径粘连主要通过粘连SID与粘连节点实现：粘连SID也叫Binding SID，通过Binding SID可以表示一段SRv6 Policy转发路径。粘连节点会处理Binding SID，并压入SRH信息，粘连节点一般是ABR或ASBR设备。
- SRv6粘连标签常用的有两种封装模式：Insert模式：在原始IPv6 报文头后插入一个 SRH，数据包基于原始IPv6头部与新SRH头指导转发。Encaps模式：在原始IPv6 报文头前插入外层IPv6头部与SRH头，数据包基于外层IPv6头部与SRH头部转发数据。

可靠性

SRv6隧道一般可以通过SBFD，Ping，Tracert等方式检测连通性。
SRv6隧道保护可以分为两大类：本地保护和端到端保护

TI-LFA（Topology-Independent Loop-free Alternate）FRR能为SRv6隧道提供链路及节点的保护。当某处链路或节点故障时，流量会快速切换到备份路径继续转发。

配置

L3EVPN over SRBE

#
sysname NE-1
#
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:1
  apply-label per-instance
  vpn-target 111:1 export-extcommunity evpn
  vpn-target 111:1 import-extcommunity evpn
#
segment-routing ipv6
 encapsulation source-address 2001:DB8:1::1
 locator NE1_LOC ipv6-prefix 2001:DB8:100:: 64 static 32
#
isis 1
 is-level level-2
 cost-style wide
 network-entity 49.0001.0010.0000.0001.00
 #
 ipv6 enable topology ipv6
 segment-routing ipv6 locator NE1_LOC
 #
interface GigabitEthernet3/0/0
 undo shutdown
 ip binding vpn-instance vpna
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet3/0/1
 undo shutdown
 ipv6 enable
 ipv6 address 2001:DB8:12::1/64
 isis ipv6 enable 1
#
interface LoopBack0
 ipv6 enable
 ipv6 address 2001:DB8:1::1/128
 isis ipv6 enable 1
#
bgp 100
 router-id 1.1.1.1
 peer 2001:DB8:2::2 as-number 100
 peer 2001:DB8:2::2 connect-interface LoopBack0
 #
 ipv4-family vpn-instance vpna
  import-route direct
  advertise l2vpn evpn
//开启VPN实例发布EVPN的IP前缀路由功能(type50
  segment-routing ipv6 locator NE1_LOC evpn
//在EVPN L3VPN场景中，如果用户希望使用SRv6隧道承载业务流量，则需要配置为将要发送的EVPN路由添加SID属性
//对端BGP EVPN邻居在收到EVPN路由后，可以根据路由中的SID迭代SRv6隧道，从而生成转发表项。
  segment-routing ipv6 best-effort evpn
//在EVPN场景，如果用户希望设备可以根据EVPN路由中的SID属性迭代SRv6 BE隧道
 #
 l2vpn-family evpn
  peer 2001:DB8:2::2 enable
  peer 2001:DB8:2::2 advertise encap-type srv6
//缺省情况下，本端设备向邻居发布的EVPN路由携带MPLS封装属性
#
